工业用X射线CT装置校准模体JJF2043-2023
工业用X射线CT装置校准模体
实体厂家,非标订制,一件起订,134-7367-2973 微信同号
以下图片和参数,仅供参考!!!更多详情,请咨询:134-7367-2973 微信同号
产品参考规范:JJF2043-2023工业用X射线CT装置校准规范

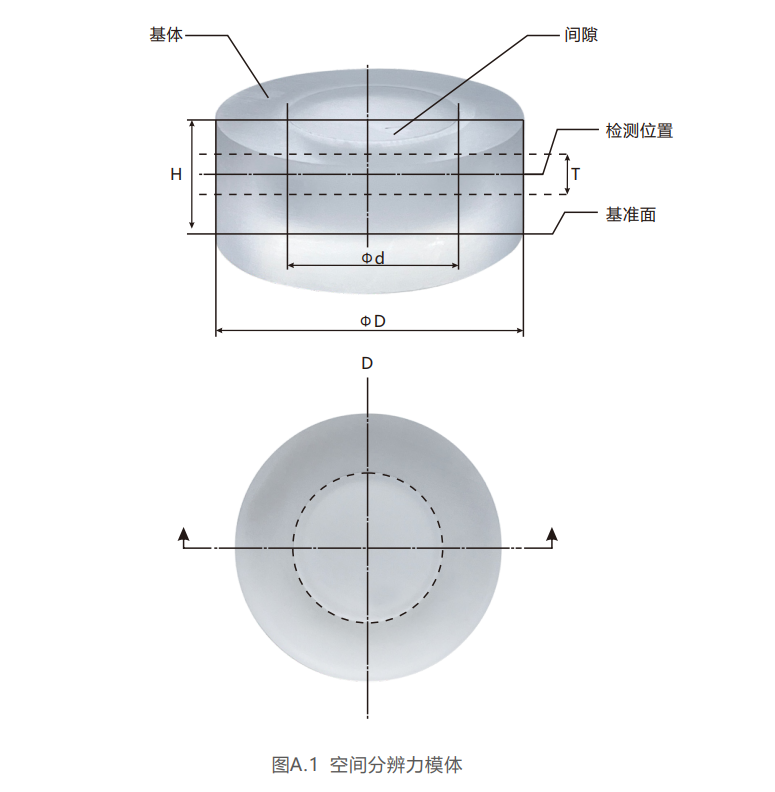

1. 空间分辨力模体

说明:
h—间隙高度,5μm~80 μm;
t—切片厚度,0.5 μm~5 mm;
d—间隙直径,5 μm~20 mm;
D—基体直径,35μm~70 mm。
空间分辨力模体其有效线对至少对应满足(1.6,1.8,2.0,2.2,2.6,3.0,3.4,3.8)Lp/mm (含三种材料) 。 空间分辨力采用圆孔测试卡法或调制
解调函数方法 。 采用圆孔测试卡法测试时 , 应使圆孔型测试卡对射线的衰减条件与实际检测试件接近 , 必要时要采用射线衰减补偿 。
2. 密度分辨力模体
密度分辨力体模高度在 15 mm 以上,凹槽直径不小于 20 mm。 使空气间隙试块对射线的衰减条件与实际检测试件接近,必要时要采用射线衰减补偿。选择常规的扫描条件。扫描时,应使凹槽包含在切片厚度范围之内 , 且处于切片厚度的中心 。

3. 定位光标误差模体
圆柱形(材质 PMMA),高度在 15 mm 以上,插件位置误 差不大于 0.5 mm。 采用均质材料制成圆柱形定位光标误差模体(材质 PMMA),表面应有清晰易见的定位标记 , 内部嵌有与均质环境成高对比的特定形状的物体 , 此物体形状和位置与定位光标误差体模的定位标记具有严格空间几何关系 。

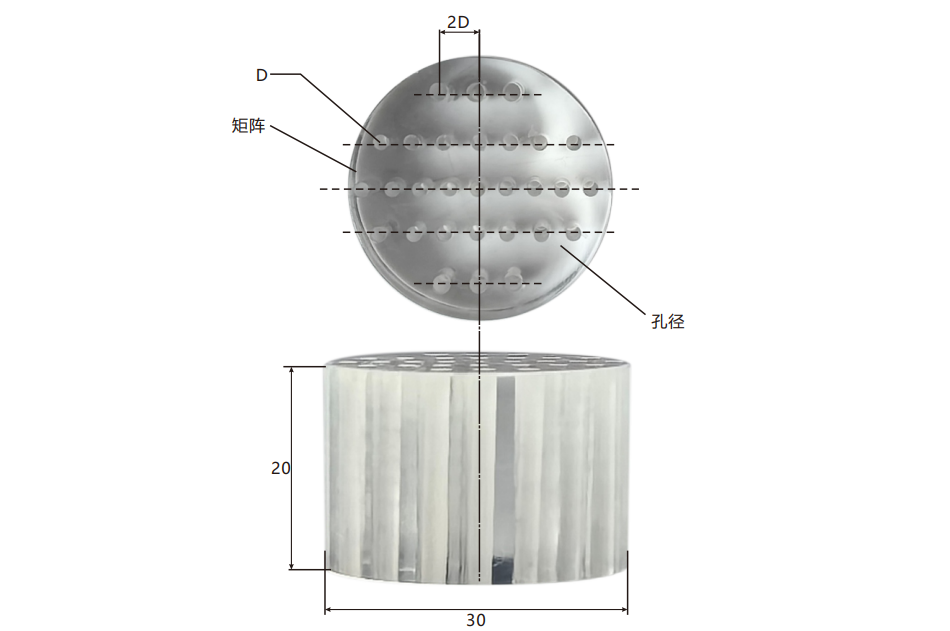

4. 圆孔型测试卡
用圆孔型测试卡测试空间分辨力 。 圆孔型测试卡的制作也可以根据供需双方协商决定 。 圆孔型测试卡是在高密度的圆柱形基体[钢(例如 Q235)、铝(如 3003),塑料(如PMMA)等]上 , 加工一系列直径不同的圆形孔 , 其加工误差应小于 1%,孔成行状排列 。其基本结构如图 A.4所示 。 圆孔型测试卡的直径可以根据具体情况设计 。厚度 H 一般为 20 mm 左右 。

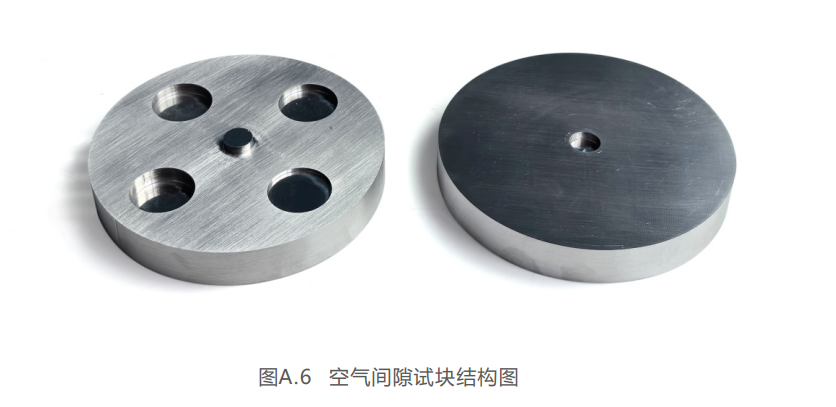

5. 空气间隙模体

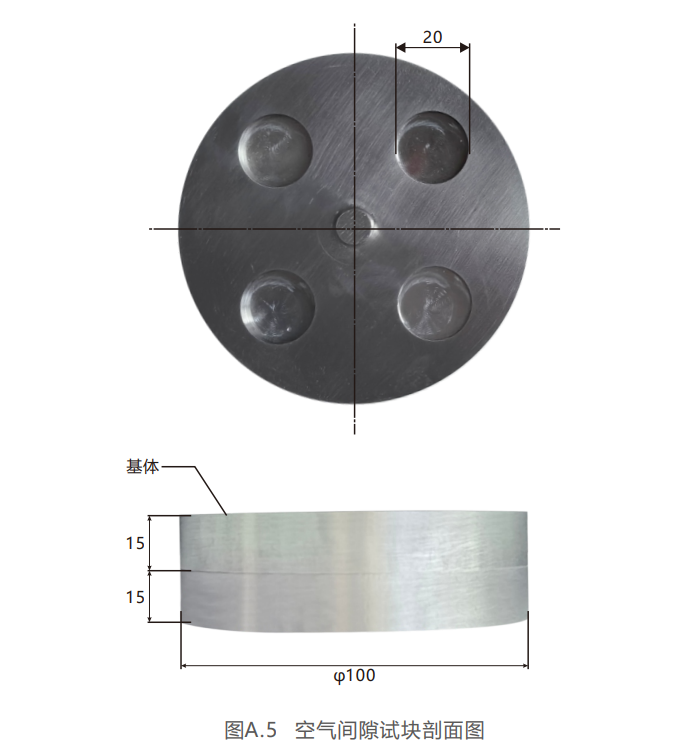

基本结构 空气间隙试块是在均质刚性基体材料 [一般为钢 (例如 Q235) 、铝 (如 3003) 、聚丙烯] 中人工制造一定直径和高度的空气间隙 , 使得切片厚度内的局部平均密度发生变化 , 从而测试密度分辨力 。其基本结构如图 A.5所示 。 基体是由两个高密度圆柱体组成,高度在15 mm 以上。 凹槽直径 φ不小于20mm ,圆柱体直径可根据实际情况规定 , 一般不小于 3φ。 凹槽深度 h 根据切片厚度 t和实际情况确定 。
