CT机性能模体使用说明

本使用说明依据国家标准（GB/T 19042.5-2019、WS 530-2017、IEC 61223）及廊坊玉双仪器设备有限公司产品技术规范进行校准修订，适用于CT设备日常质量控制与性能检测。

一、准备工作

1.1 模体检查‌

目视检查模体外观完整性，确认无裂纹、划痕、变形或污染

检查各测试模块是否牢固，无松动、移位或脱落现象

核对模体型号与检测项目匹配性，确认在有效期内

1.2 设备与环境准备‌

确保CT设备已完成预热（建议预热时间≥30分钟）

检查扫描床水平状态，使用水平仪校准

将模体平稳放置于扫描床中央，利用激光定位线使模体中心与扫描视野中心重合

调整模体长轴与扫描方向平行，若模体配备水平泡，需调节至水平状态

固定模体位置，防止扫描过程中发生位移

二、扫描参数设置

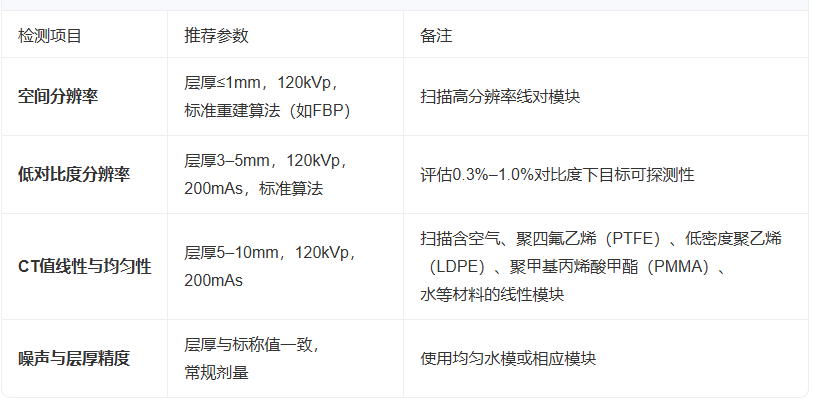

根据检测目的选择标准化扫描协议：

注意事项‌：记录实际使用的管电压（kVp）、管电流（mA）、曝光时间（s）、CTDIvol、DLP等参数，便于纵向对比与剂量追踪。

三、扫描执行

3.1 定位扫描‌

进行正位或侧位定位像扫描，确认模体位于扫描野中心

根据模体长度设定扫描范围，确保覆盖全部测试模块

3.2 正式扫描‌

选择轴扫（Axial）或螺旋扫描（Helical）模式，依据检测规范要求

启动扫描，待扫描完成后确认图像质量，无运动伪影或明显噪声

将图像传输至工作站或PACS系统，保存原始数据

四、图像分析与评估

4.1 空间分辨率评估‌

在图像后处理界面调整窗宽窗位（窗宽100–200 HU，窗位0 HU）

识别可分辨的最细线对（单位：LP/cm）

记录结果并与模体标称值（如21 LP/cm）及验收标准比对

4.2 低对比度分辨率评估‌

调整窗宽窗位优化低对比目标显示

识别在0.3%、0.5%、1.0%对比度下能清晰辨认的最小孔径

记录可探测的最小目标尺寸（如2mm@0.5%对比度）

4.3 CT值准确性评估‌

在各材料区域设置圆形ROI（面积约100–300 mm²，避开边缘≥5mm）

测量并记录各材料CT值：

空气：-1000±10 HU

水：0±4 HU

PMMA：约120±10 HU

LDPE：约-100±10 HU

PTFE：约990±10 HU

计算CT值与标准参考值的偏差

4.4 均匀性与噪声评估‌

在模体中心及3、6、9、12点钟方向距边缘约2cm处各取ROI

计算各ROI的CT值平均值，均匀性偏差应≤5 HU（头部模体）或≤7 HU（体部模体）

以中心ROI的标准差计算噪声水平，应≤0.35%（或依据设备规格）

五、结果判定与记录

5.1 标准对照‌

依据GB/T 19042.5-2019《医用成像部门的评价及例行试验 第5部分：X射线计算机体层摄影设备成像性能验收试验》

参照WS 530-2017《CT质量控制检测规范》

结合IEC 61223-3-5国际标准进行判定

5.2 质控台账管理‌

建立电子化或纸质质控记录表

记录每次检测日期、操作者、设备型号、模体编号、扫描参数、测量结果

绘制趋势图，追踪关键指标（如CT值漂移、噪声变化）的长期稳定性

5.3 异常处理‌

若检测结果超出允许偏差（如CT值漂移>10 HU、分辨率下降、噪声显著升高），应立即停止使用该设备进行检查

通知医学工程部门进行设备校准或维修

维修后须重新进行性能检测，确认合格后方可投入临床使用

六、维护与校准

6.1 日常维护‌

模体应存放于温度15–25℃、相对湿度30%–60%的避光环境中

远离辐射源、强磁场及腐蚀性化学品

使用无尘软布清洁表面，避免使用有机溶剂

运输时采用防震包装，避免剧烈碰撞或跌落

6.2 定期校准‌

每6个月检查模体内部模块固定状态

每年或依据厂家建议进行专业校准，确保模体量值溯源性

校准服务请联系‌廊坊玉双仪器设备有限公司‌技术支持

6.3 注意事项‌

模体为精密计量器具，禁止自行拆解或改装

发现模体损伤或性能异常时，应立即停用并联系厂家

建议配备备用模体，确保质控工作连续性

技术参数与应用说明仅供参考，更多详情请咨询：廊坊玉双仪器设备有限公司‌
