分辨力测试计GB⁄T 23903-2009

实体厂家，非标订制，一件起订，134-7367-2973 微信同号

以下图片和参数，仅供参考！！！更多详情，请咨询：134-7367-2973 微信同号

分辨力测试计，参照标准：GB/T23903-2009

分辨力测试计由金属线对束和金属吸收体构成。金属线对束是在表 A.1中选取若干连续线对束。金属吸收体应放置在最小线对密度的线对束一侧。

所选用的包覆材料宜是非吸收件的：采用双面包，其中一面应是透明的。包材料的厚度不大于1.5 mm即可。以下给出了若干种型式的

分辨力测试计示意图。

一种型式分辨力测试计内含的金属吸收体和全部金属线条应为同一金属材料，厚度通常为0.035 mm~0.10mm，化学成分应符合如下要求：

a) 铅及铅锑合金应符合GB/T 1470的要求；

b) 钽、钨及其他金属由合同各方约定。

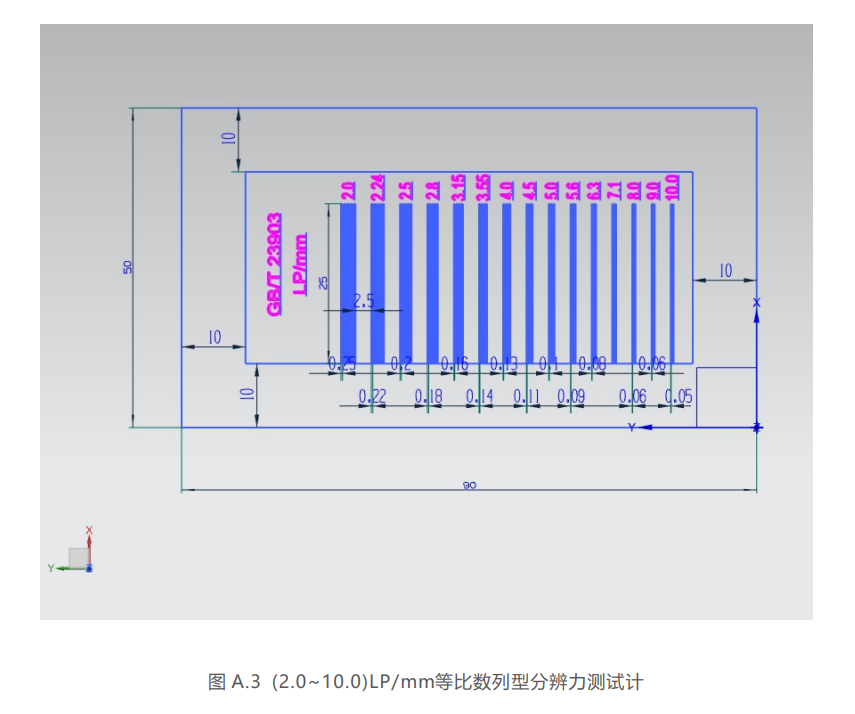

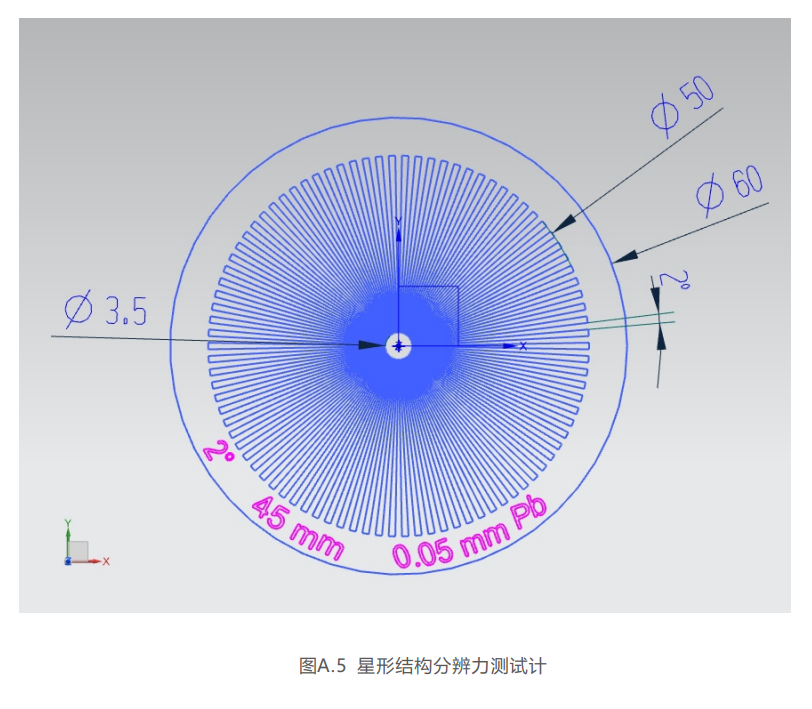

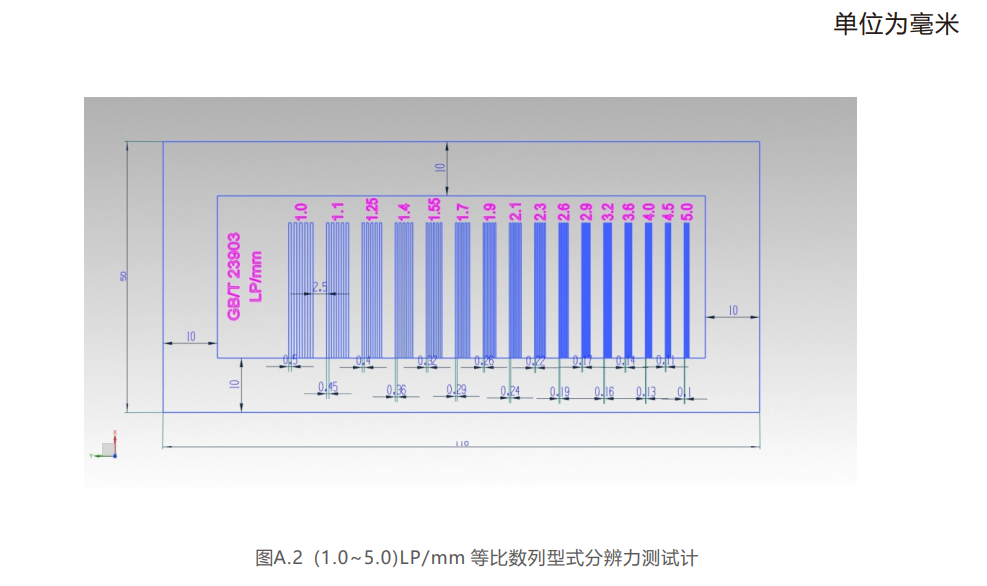

分辨力测试计结构型式示例

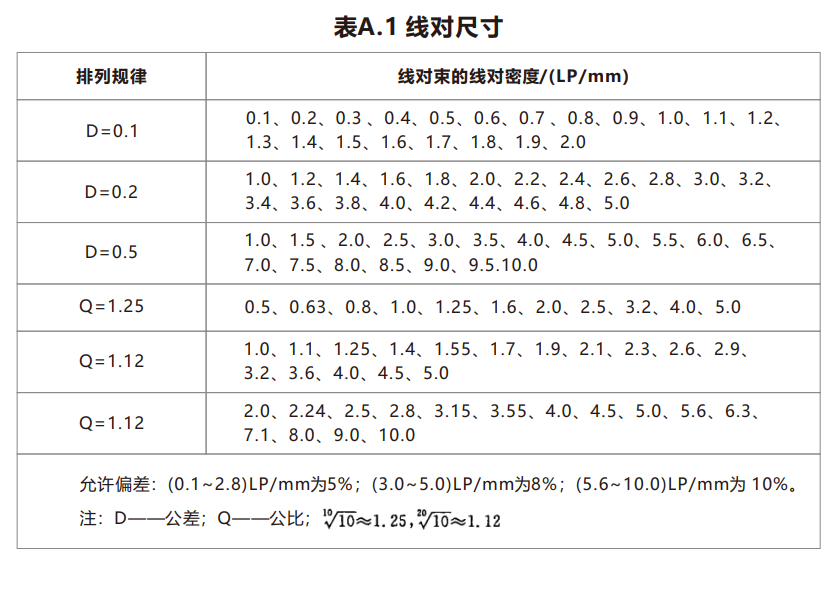

下面的表格给出了分辨力测试计所有线对束的线对密度值。
