人体安全检查模体GB15208.4-2018

人体安全检查模体

参考标准：GB15208.4-2018

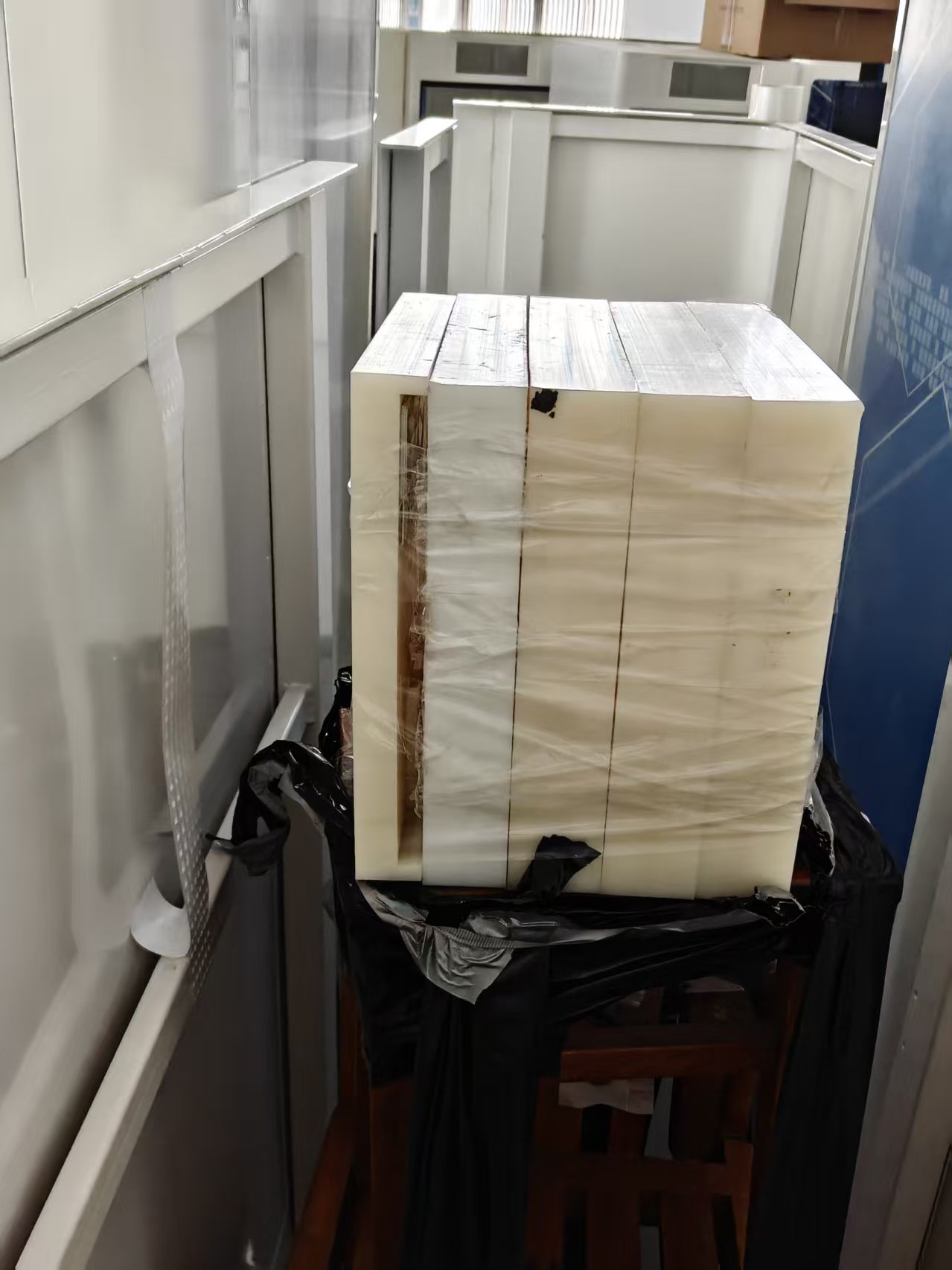

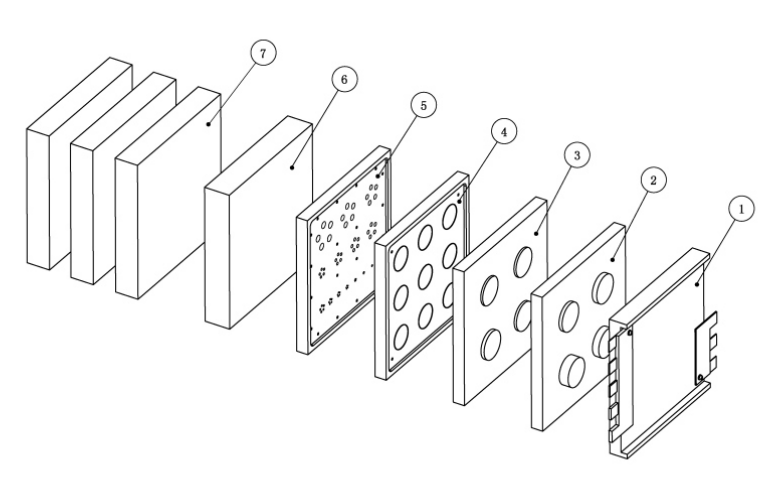

测试体由模体和测试卡组成，见图A.1。组合后尺寸为300mmx300mmx240mm(宽x高x厚)，用来模拟人体完成各项测试。模体由四块高密度聚乙烯(high-density polyethylene，简称HDPE)板组成，尺寸为300mmx300mm (宽x高),厚度为50mm、55mm、55mm和55mm。模体需组合使用，组合后尺寸为300mmx300mmx215mm(宽x高x厚)。测试卡共有五块。空气背景材料探测力测试卡和两块人体背景材料探测力测试卡由背板和测试物组成，体线分辨力测试卡和体空间分辨力测试卡由背板、测试物和盖板组成。测试卡上测试物所在面为A面，测试物的背面为B面。模体、测试卡背板和测试卡盖板材料为HDPE，密度为0.95g/cm3±0.05g/cm3。测试体长度单位为毫米(mm)，数值为整数或一位小数时公差为±0.3mm，数值为两位小数时公差为±0.15mm;角度公差为±0.5°。

说明：

① — 空气背景材料探测力测试卡，见图A.2~图A.7，数量为 1；

② — 人体背景材料探测力测试卡 1，见图A.8，数量为 1；

③ — 人体背景材料探测力测试卡 2，见图A.9，数量为 1；

④ — 体线分辨力测试卡，见图A.10~图A.12，数量为 1；

⑤ — 体空间分辨力测试卡，见图A.13~图A.16，数量为 1；

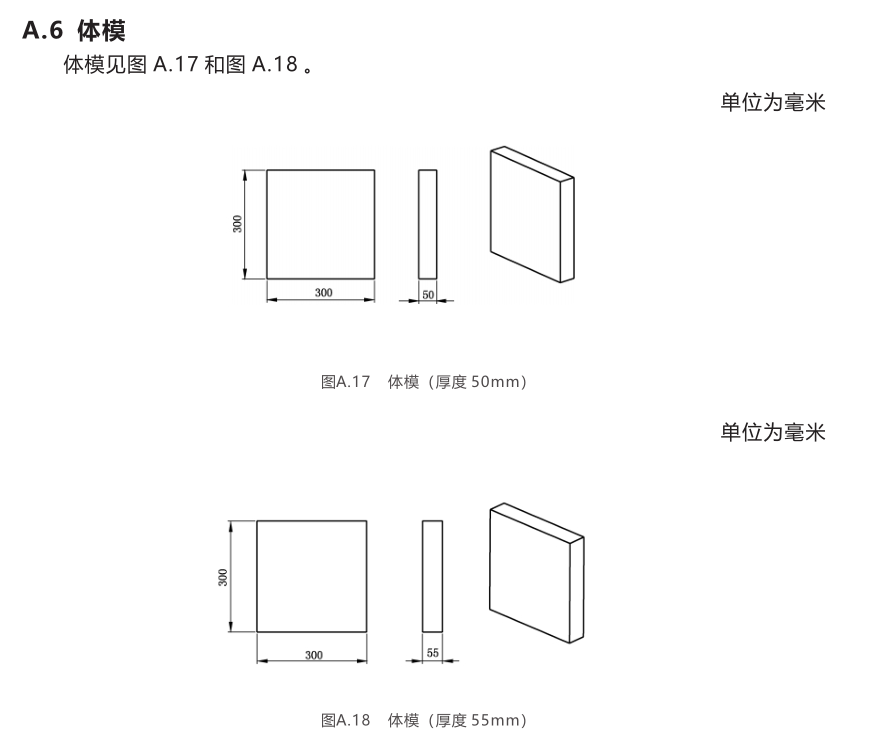

⑥ — 模体（厚度 50 mm），见图A.17，数量为 1；

⑦ — 模体（厚度 55 mm），见图A.18，数量为 3。

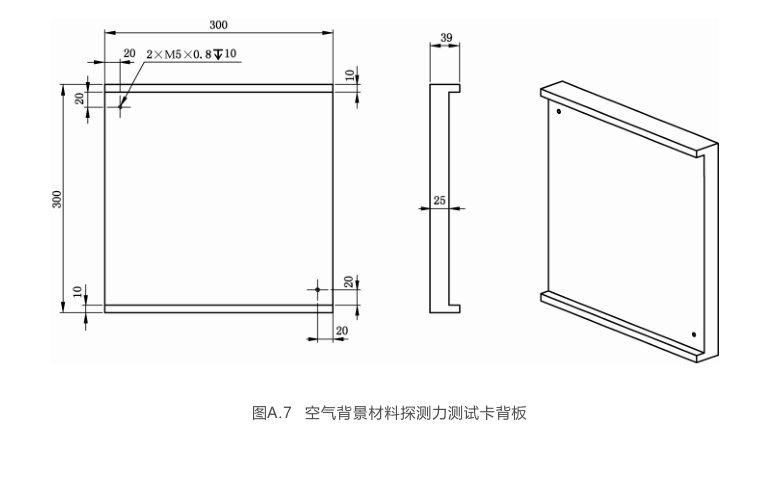

A.2  空气背景材料探测力测试卡

本测试卡由背板和两种材料、厚度不同的梳状测试物组成，见图A.2~图A.7，梳状

测试物齿长 25mm，齿宽 25mm，齿间隔 25mm，HDPE梳状测试物的齿厚度分别为

1.2mm、2.0mm、3.0mm、5.0mm 和 7.0mm，不锈钢（SST-304）梳状测试物的齿

厚度分别为 0.8mm、1.6mm 和 3.2mm。梳状测试物固定在 300mm×300mm×25mm

（宽 ×高 ×厚）的 HDPE 背板表面。

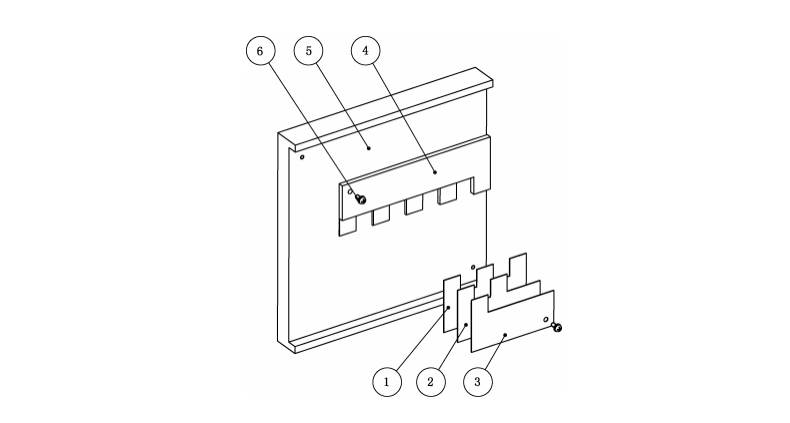

说明：

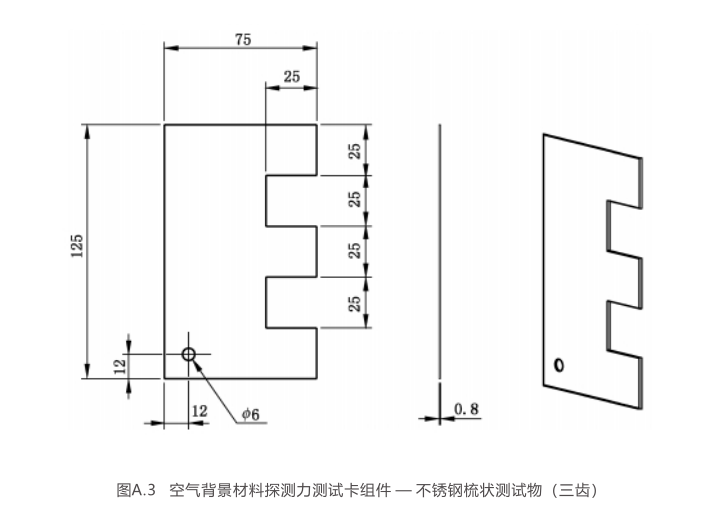

① — 不锈钢梳状测试物，三齿，数量为 1；

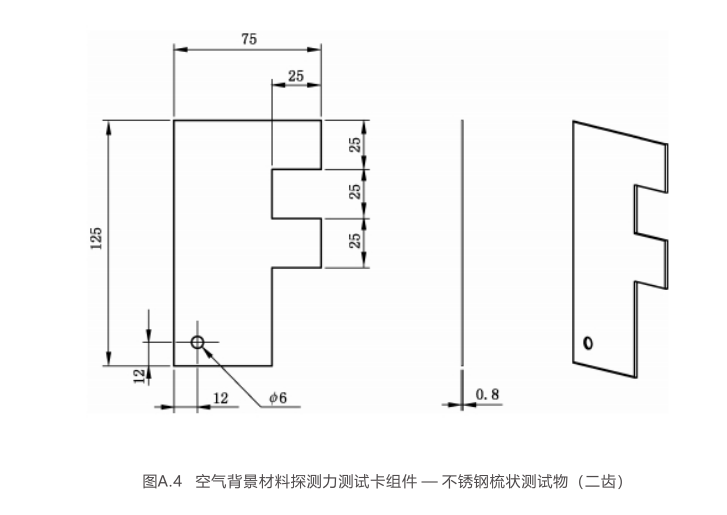

② — 不锈钢梳状测试物，两齿，数量为 1；

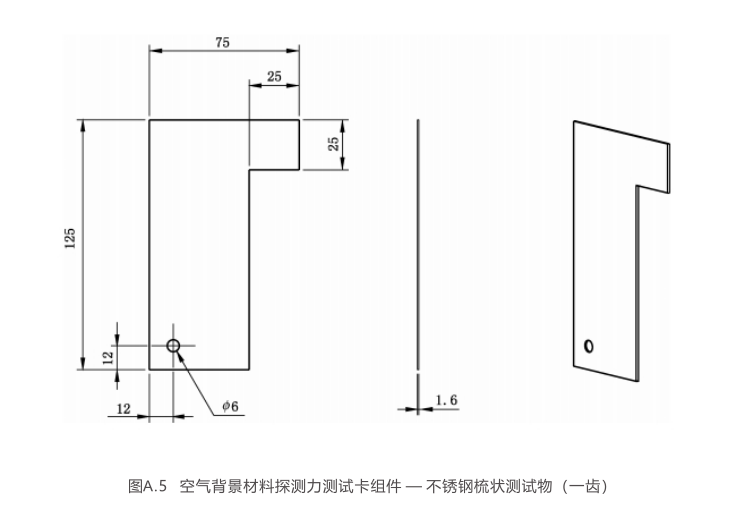

③ — 不锈钢梳状测试物，一齿，数量为 1；

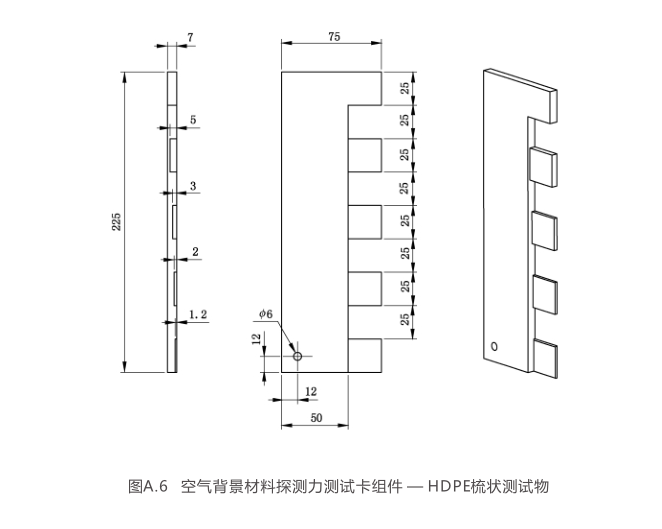

④ — HDPE梳状测试物，五齿，数量为 1；

⑤ — 空气背景材料探测力测试卡背板，数量为 1；

⑥ — 十字槽盘头螺钉，规格为 M5×12，不锈钢（18-8），数量为 2。

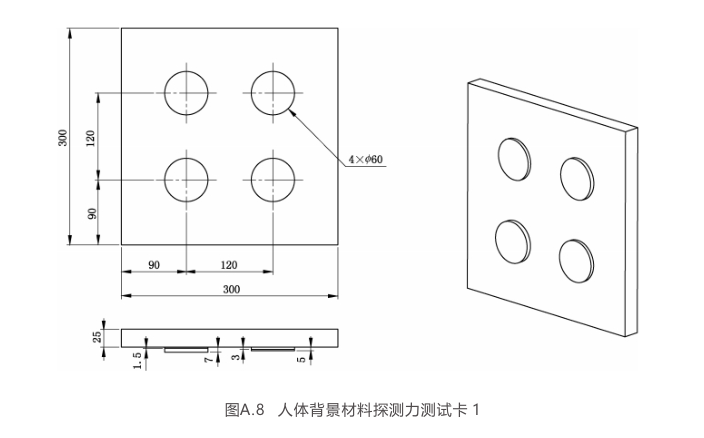

人体背景材料探测力测试卡

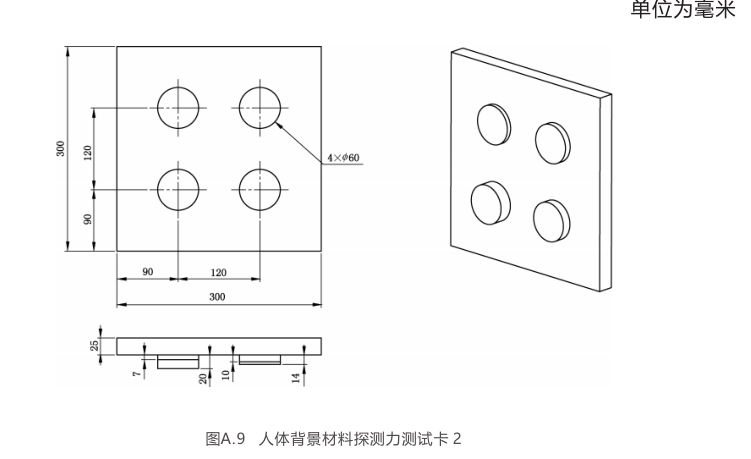

本测试卡共有两块，测试卡 1 见图A.8，测试卡 2 见图A.9。每块测试卡均由背板和

四个厚度不同的HDPE圆片测试物组成，圆片测试物直径为60mm，圆片中心距为120mm。

测试卡 1 上圆片测试物厚度分别为 1.5mm、3mm、5mm 和 7mm；测试卡 2 上圆片

测试物厚度分别为 7mm、10mm、14mm 和 20mm。

圆片测试物固定在 300mm×300mm×25mm（宽 ×高 ×厚）的HDPE背板表面上。

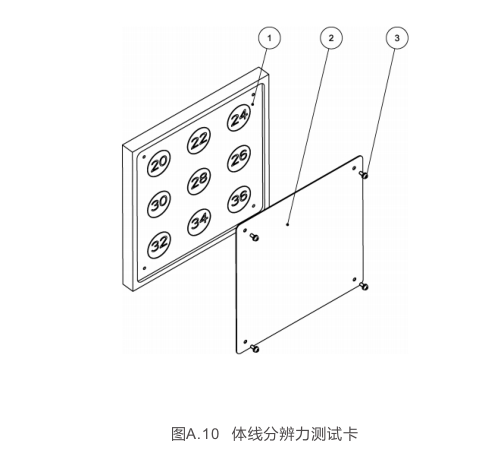

体线分辨力测试卡

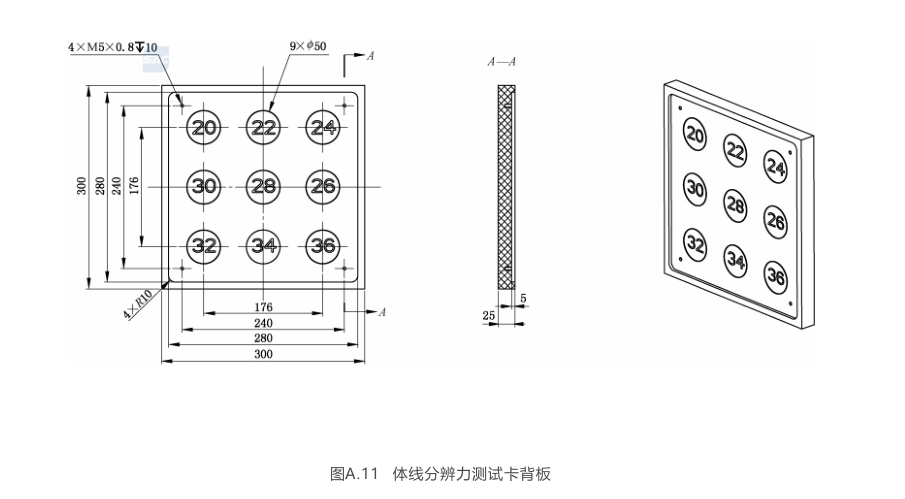

本测试卡由背板、九个直径不同的铜线圈测试物和盖板组成，见图 A. 10~图 A. 12 。

铜线圈测试物直径为 50 mm, 铜线线径分别为 0.812  mm、0. 644  mm、0. 511  mm、

0.405  mm、0. 321 mm、0. 255 mm、 0.202 mm、0.160 mm、0.127 mm。铜线

圈测试物固定在 300 mm×300 mm×25 mm（宽×高×厚）的 HDPE背板表面，铜线圈

测试物表面放置一个厚度为 1 . 5 mm 的透明 HDPE盖板，并用螺栓固定在背板上。

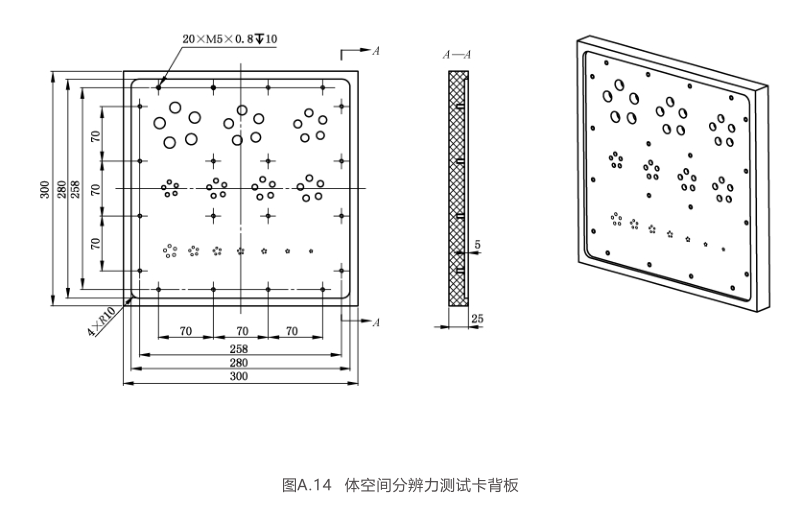

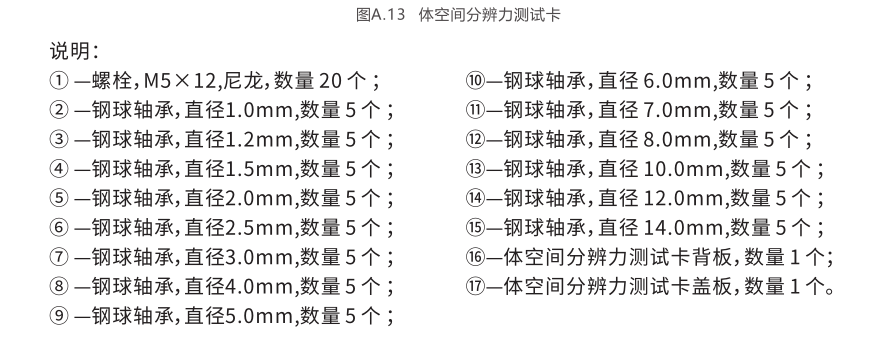

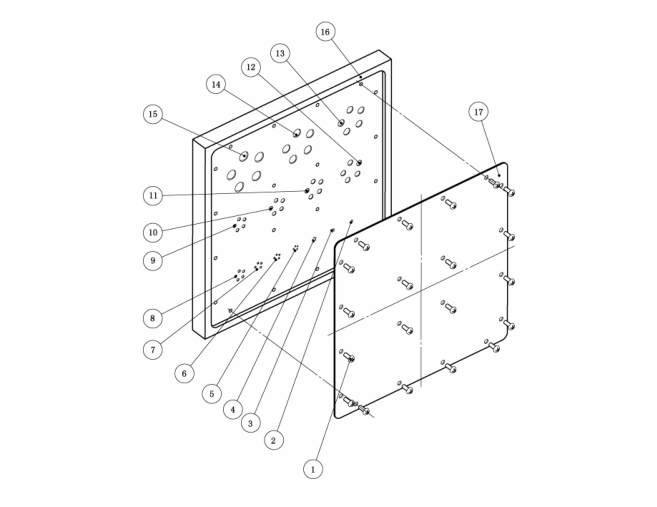

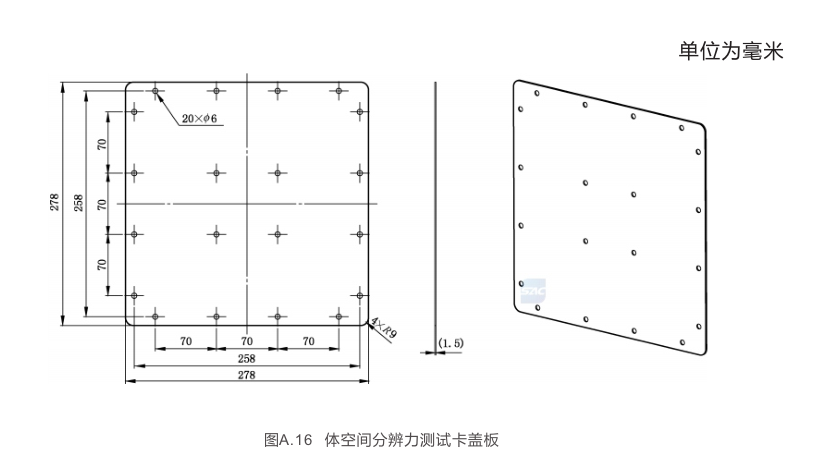

体空间分辨力测试卡

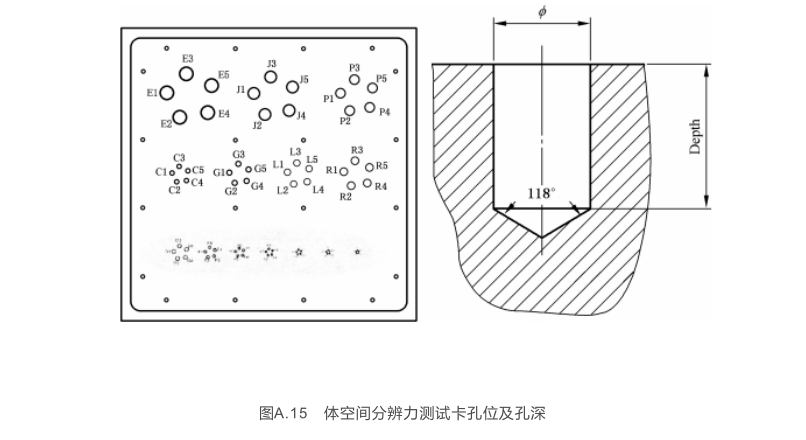

本测试卡由背板、十四组直径不同的钢球测试物和盖板组成，见图 B. 13~图 B. 15 。

每组钢球测试 物的五个钢球呈正五边形分布且置于五边形每个角的顶端，相邻钢球球心

距与球体直径相同。 十四组钢球测试物的直径分别为 1mm、1.2mm、1.5mm、2mm、

2 . 5 m m、3 m m、4 m m、5 m m、6 m m、7 m m、8 m m、1 0 m m、1 2 m m 和 1 4 m m 。

钢球测试物嵌在 300 mm×300 mm×25 mm（宽 ×高 ×厚）的 HDPE背板中，球体上

表面与 HDPE背板表面齐平，钢球测试物表面放置一个厚度为 1.5mm的透明 HDPE 盖

板 ， 并 用 螺 栓 固 定 在 背 板 上。 钢球应符合 GB/T 308.1-2013 的要求，其材料宜采用

碳钢 Q235，钢球测试物和球洞尺寸公差小于或等于 ±0.1mm。
