WS816-2023等中心检测装置
WS816-2023加速器等中心检测装置
实体厂家，非标订制，一件起订，134-7367-2973 微信同号
以下图片和参数，仅供参考！！！更多详情，请咨询：134-7367-2973 微信同号
等中心装置模体的材料是固体水；
外形尺寸：150mm×150mm×150mm；上下两半，对称；中心点镶嵌2mm乌珠球（上下两半镶嵌各半个球）；
浅划十字线；模体要求尺寸精确 ，其各面的中心刻有十字标识，立方体内中心点放置一直径为2.00mm高密度乌珠球，周边按标图尺寸放置钢球。
模体规格
材质：固体水
外形尺寸：150mm×150mm×150mm
上下两半，对称
中心点镶嵌2mm乌珠球（上下两半镶嵌各半个球）
浅划十字线
要求尺寸精确 ，其各面的中心刻有十字标识，立方体内中心点放置一直径为2.00mm 高密度乌珠球，周边按标图尺寸放置钢球
中心点位置坐标 P0=(X0，Y0， Z0)

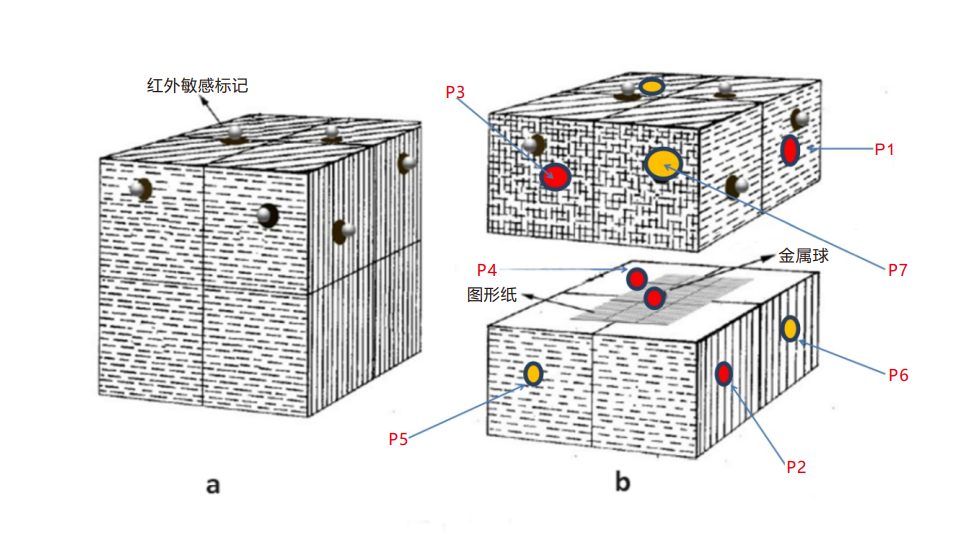

对于头部模靶区φ=50mm的球体，靶区边界上的4个点（红色点） P1=(X0+14.43; Y0+14.43; Z0+14.43) P2=(X0+14.43; Y0-14.43;
Z0-14.43) P3=(X0-14.43; Y0+14.43; Z0+14.43) P4=(X0+14.43; Y0+14.43; Z0+14.43) 镶嵌的位置实际上是在φ=14.43mm的球体圆周上布点！
对于体部模靶区φ=100mm的球体，靶区边界上的4个点（黄色点） P5=(X0-28.87; Y0-28.87; Z0-28.87) P6=(X0+28.87; Y0+28.87;
Z0-28.87) P7=(X0+28.87; Y0-28.87; Z0+28.87) P8=(X0-28.87; Y0+28.87; Z0+28.87) 镶嵌的位置实际上是在φ=28.87mm的球体圆周上布点！
各个标记点的位置坐标见左图示意，尺寸严格按8. 9.定位。
