超声洁牙振动偏移量测试装置

超声洁牙振动偏移量测试装置

实体厂家，非标订制，一件起订，134-7367-2973 微信同号

以下图片和参数，仅供参考！！！更多详情，请咨询：134-7367-2973 微信同号

超声洁牙振动偏移量测试装置参考标准YY⁄T 0751-2009

测量方法导则

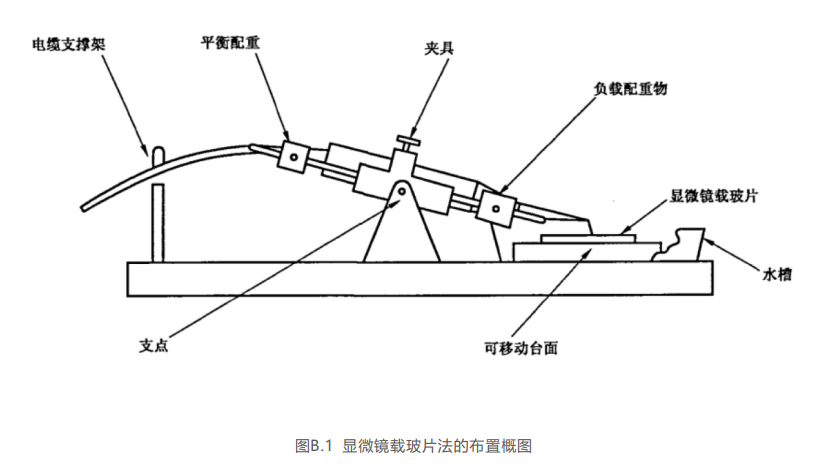

B.1 振动偏移测量 振动偏移测量时，使尖端与显微镜载玻片相接触。将接触力的大小调整为0.15N±0.02N，载玻片用自来水或盐水润滑，载玻片的表面用温水和洗涤剂清洗并除去油膜，用水冲洗并晾干。适合的机械夹具的设计见图 B.1和图 B.3。

手柄和其配件被夹在枢轴支架内，电缆和冲洗管道松散地绕在支撑物上。作用头尖端搁在被固定于工作台的载玻片上，支架上滑动块重量使手柄正好平衡，然后在预定位置上增加重量使尖端的力为0.15 N(等于 15g质量的重力)。在图B.3所示的配置中，可以通过增加重量来增大负载，直到振动偏移为其初值的 50%针对所有测量方法，应注意使振动偏移垂直于对尖端所施加负载的方向。B.1.1 光学显微镜法 本方法的核心是直接采用金相显微镜观测作用头表面反射的亮点来观察尖端的振动。位于聚光镜后焦面处的针孔光阑用于产生光点，其放大的图像不大于振动幅度的五分之一，假定为圆形光点，则通过测量振荡的峰值至峰值幅度并减去光点的宽度得到峰值至峰值偏移。·3· 显微镜的放大倍数建议至少为100倍，校准的刻度以微米为单位，至少以5μm为一格，满刻度为250 μm，操作者将超声齿科装置的手柄固定在显微镜上，尖端与载玻片接触，接触力为 0.15 N±0.02N，可采用化学天平或电子天平来测量该力。载玻片的表面用水润湿，利用机械镜台确定尖端在载玻片上的位置，操作者以“U”形轨迹用手移动载玻片。装置开机时获取“U”形的第一侧，关机时获取“U”形的另一侧，使得操作者能直接地观察或拍摄装置开机和关机状态下的尖端运动。

B.1.2 玻璃记录法 第二种测量方法使用相同的手柄夹具，而且载玻片是相对于尖端进行定位的，用机械镜台使位于其上的载玻片作U形轨迹的运动，记录在玻璃表面上的轨迹用经过校准的显微镜读取。两种方法的差异是：对前者，一体化的显微镜直接用来观察，对后者，只在玻璃上留下记录，稍后再读取偏移量。 载玻片被夹在工作台上，而紧贴着固定基座的工作台带有U形导轨槽。从工作台底部凸起的导向块正好与凹槽啮合，手动移动工作台，载玻片在振动尖端下以“U”形轨迹运动，基座位于浅的带排水管的托盘中，这使载玻片能持续不断地用手柄冲洗管道中的水来润滑(见图B.2)。

对周期性的测量，载玻片被分成多个区域，需要时可将它夹持在新的位置。“U”形轨迹的一侧是无振动时的痕迹，可与振动时另一侧的痕迹相对照。对某些设备，尖端是钝的，无激励时在玻璃上不会留下标记，则在测量之前，在玻璃表面上涂上蜡或者碳，使轨迹可见。在载玻片表面涂上碳的简单方法是将载玻片从蜡烛的火焰中通过。B.2 半偏移力测量 本测量要求使作用头处于工作状态下，增大接触力直至尖端主振动偏移减小到标准负载条件下其初值的 50%。其测试配置如图B.1所示，移动或增加负载配重块，然后用天平的托盘替代载玻片测量半偏移力的大小。另一方法为在负载配重块上方用压缩型弹簧秤增大作用力，计算作用在尖端上力时一定要考虑负载质量和尖端距枢轴的相对距离。对所有测量而言，保持作用头的位置不变是很重要的。使作用头和载玻片或天平托盘间的角度保持不变。B.3 频率测量 非接触式测振仪是电容性或电感性装置，对诸如振动洁牙器尖端类的导体因位置改变引起的变化很灵敏。适用装置的细节和使用注意事项可参考IEC 60782。
