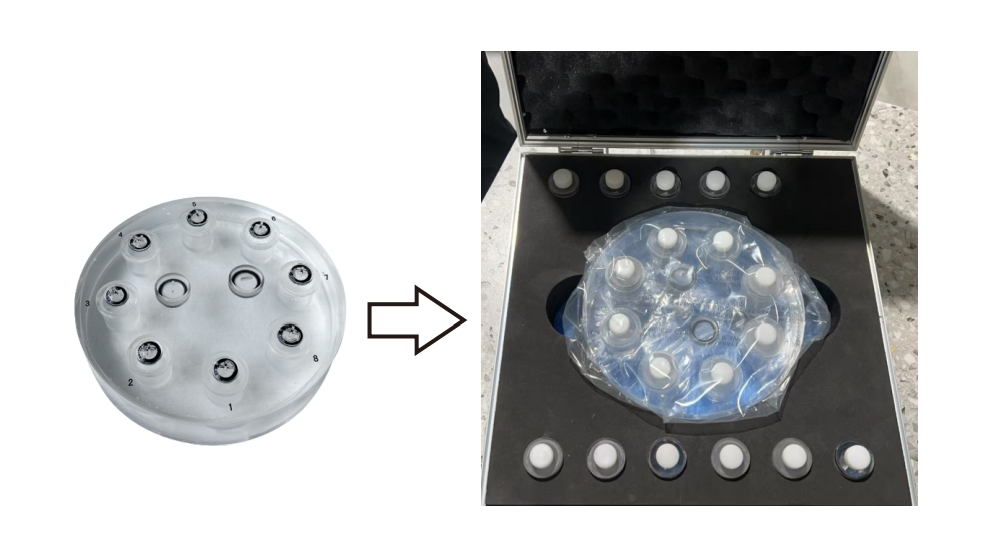

液体密度分辨率模体
液体密度分辨率模体
液体密度分辨率模体符合GB/T 35386—2017《无损检测 工业计算机层析成像(CT)检测用密度分辨力测试卡》、GB/T 35839—2018
《无损检 测工业计算机层析成像(CT)密度测量方法》。

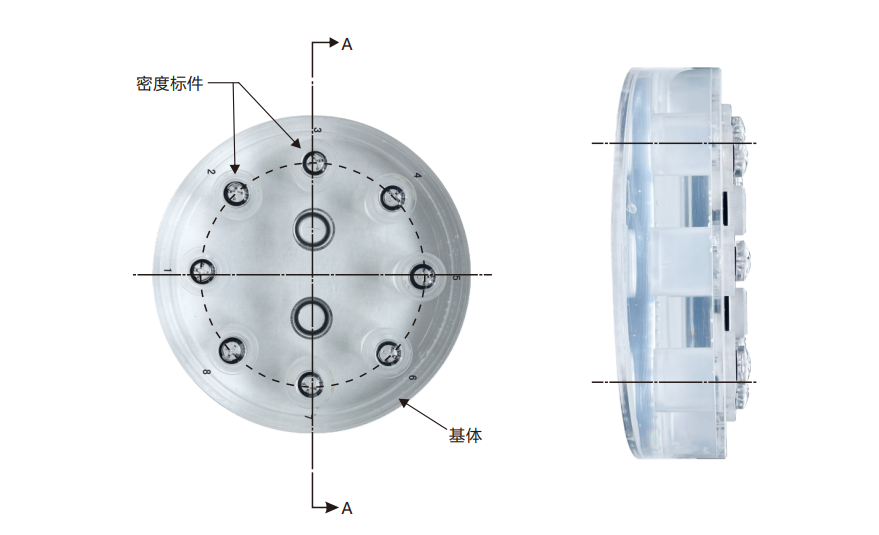

基体结构 密度对比试件是以均质材料为基体(其衰减特性与被测工件密度检测区域周边材料相同或相近)的特定部位插入一系列已知密
度的工件样件，且在基体上沿圆周均匀分布，基本结构如图所示，其直径以 CT 系统最大成像直径的 2/3为宜。
设计要求
2.1 密度对比试件由一系列组分均匀、密度数值稳定、易加工的材料制作的标准样 件，密度范围应包 含待测材料，且每个标准样件的密度已知。 2.2 每个标准样件应材质均匀，各个标准样件的尺寸规格应相同，密度对比试件高 度应为 CT 切片 厚度的 3倍以上 。
2.3 每个标准样件的密度块需经过严格校准，密度标定精度应高于测量需求精度一 个量级，密度块直径不大于基体直径的 1/7为宜，CT扫描时应尽量保证密度块安装稳 固 ，且横截面与 CT 系统转台平面平行 。
2.4 粉末类、液体类材料密度对比试件应密封保存 。
3. 使用要求
在密度检测中，密度对比
试件的检测条件应与实际被测工件的条件相同，例如将密度对比试件放置在与实际工件相同的壳体内，以使射线衰减条件一致。
