辐射束轴定位模体
辐射束轴定位模体
实体厂家，非标订制，一件起订，134-7367-2973 微信同号
以下图片和参数，仅供参考！！！更多详情，请咨询：134-7367-2973 微信同号
参考标准：WS 674-2025
辐射束轴相对于等中心点的偏移 辐射束轴相对于等中心点的偏移检测方法： a) 机架分别在 0°、90°、180°及 270°照射，使用临床常用档； b) 在一个塑料模体的中心固定一个钢制金属球体。金属球体中心在塑料模体上有对应刻 度且位于等中心点； c) 选择比模体内金属球直径大 2 cm 以上的照射野； d) 将模体放在治疗床上，调整模体底座使其保持水平，调整模体位置使其刻度与治疗室 内定位激光重合，不改变治疗床位置； e) 对每个机架角度，将慢感光胶片或其它二维平面探测器固定在束流方向上模体的后方 （收集束流照射模体后的信号）； f) 分析胶片或其他二维平面探测器中辐射束成像中心与金属球中心位置差异，并反推至 等中心平面。
2. 医用电子直线加速器质量控制检查方法 2.1 等中心的指示（激光灯） 等中心的指示（激光灯）检查方法： a) 机架和限束系统旋转至0°，照射野设为 30cm×30cm，调整床面高度至源皮距100cm； b) 坐标纸平铺在治疗床面，读取治疗床 Y 轴方向上激光线偏离光野十字线竖线的距离， 并观察两者的平行度；通过升降床将源皮距调整至 120cm 和 80cm，再次读取激光 线偏离光野十字竖线的距离； c) 机架旋转至 90°，在机械等中心附近竖直放置一张半透明白纸，通过纸张读取治疗头 对侧的激光线偏离光野十字线的距离，并观察两者的平行度；平移白纸至源皮距 80 cm 和 120cm，再次分别读取激光线偏离光野十字线的距离； d) 机架旋转至 270°，按照本标准第 G.2.1 条 c)项操作。

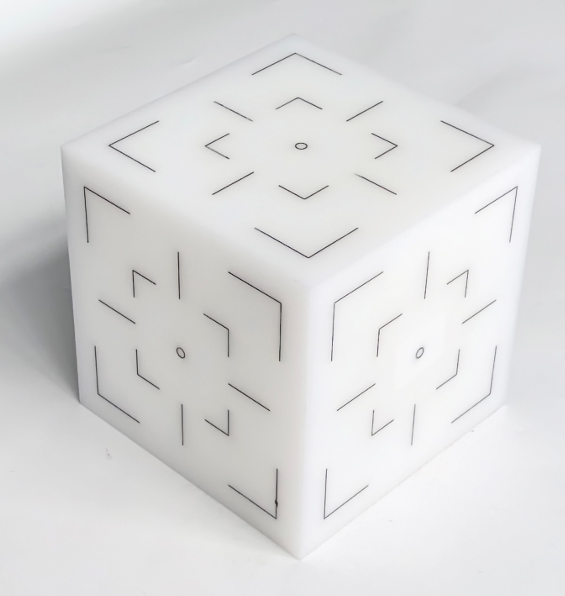

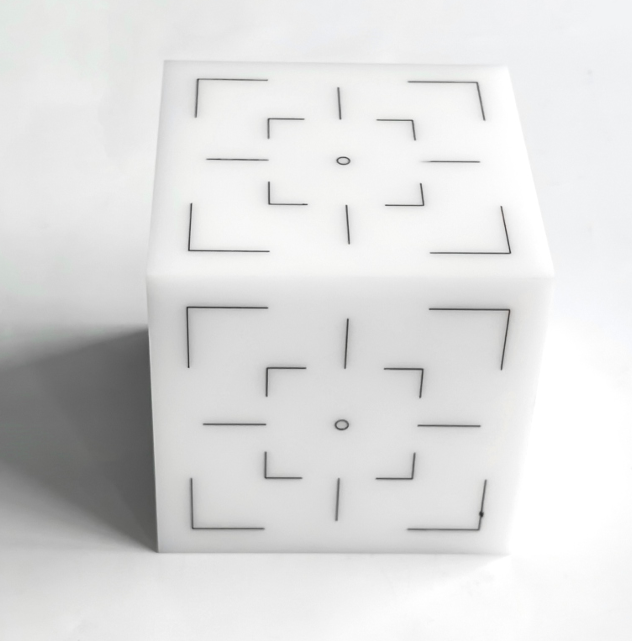

3. 规格参数 ● 模体尺寸：150 X 150 X 150mm ● 金属球尺寸：2mm ● 金属球位置：金属球在模体中心，圆心坐标（0,0,0）
