X射线狭缝相机使用说明

X射线狭缝相机使用说明

一、说明:

X射线机焦点尺寸与成像的清楚度相关，所以狭缝法丈量 X射线机的焦点有特别重要的意义。X射线管焦点以细小焦点为主，使用胶片法进行丈量是一种经典方法。

二、使用步骤:

1.在暗室中将胶片放入 X射线暗盒。

2.翻开X射线机，调到拍片状态。

3.设置管电压，管电流，及曝光时间。不用增感屏时，介绍曝光条件:75Kv，400mS，400mA;使用增感屏时，介绍曝光条件:75Kv，20mS, 100mA

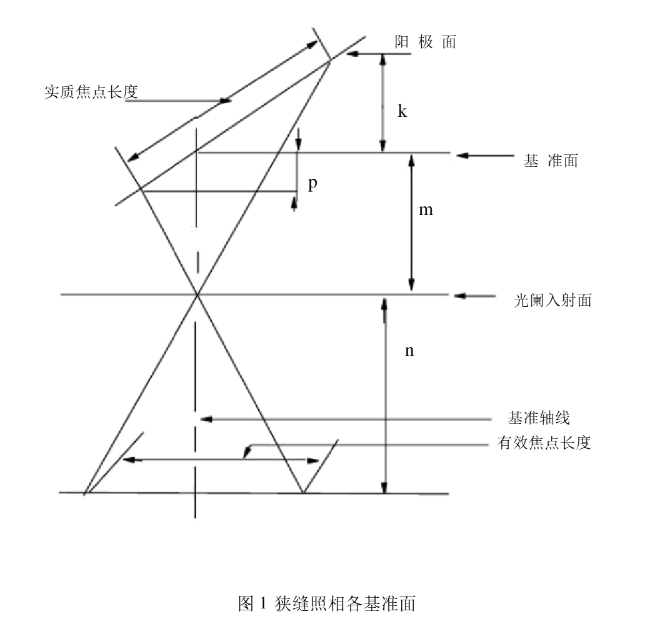

4.依据放大倍率来调整高度，如图1放大倍率K=n/m。放大倍率的选择依据表 1。

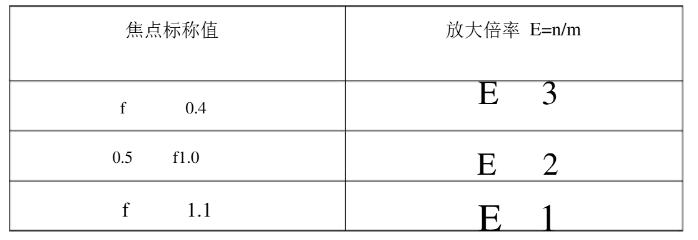

表1:X射线狭缝照相的放大倍率

使用大焦点照耀时，焦点标称值为2.0(焦点尺寸2.60mm 3.70mm)，建议使用放大倍率为1;使用小焦点照耀时，焦点标称值1.0(焦点尺寸1.40mm2.00mm)，建议使用放大1/5倍率为2。

5.将狭缝搁置在X射线机照耀野十字叉丝的中央。

6.进行准直，使图1中的基准面、阑入射面及胶片所在平面平行。

7.进行照耀。以后将狭缝旋转90度，调整或许改换胶片再进行照耀。

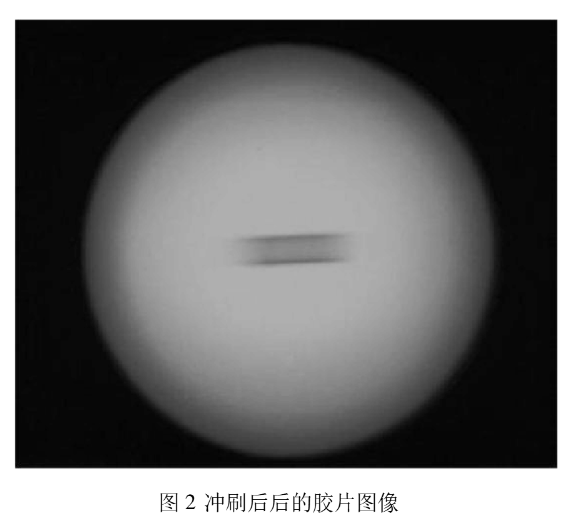

8.在暗室冲刷胶片，晾干后将图像扫描，扫描后图像如图2。

9.图像办理:

    1)焦点尺寸:

      F=m/n.L

     注:L分别为两个方向胶片图像的宽度2)更加精准的算法:

A.灰度值刻度，改变管电压、光电流及曝光时间，进行刻度。

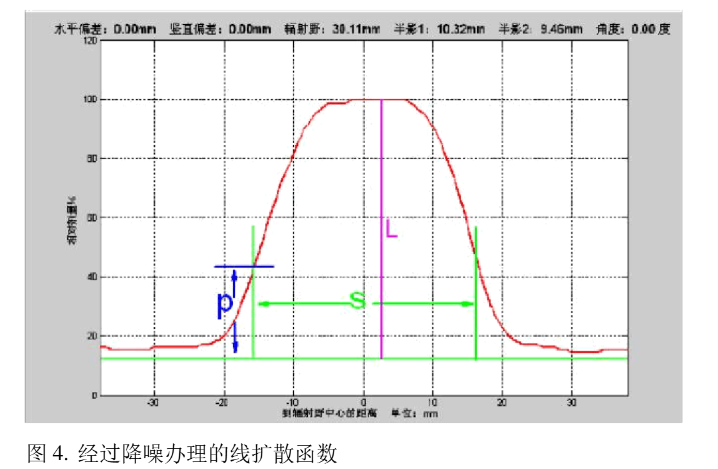

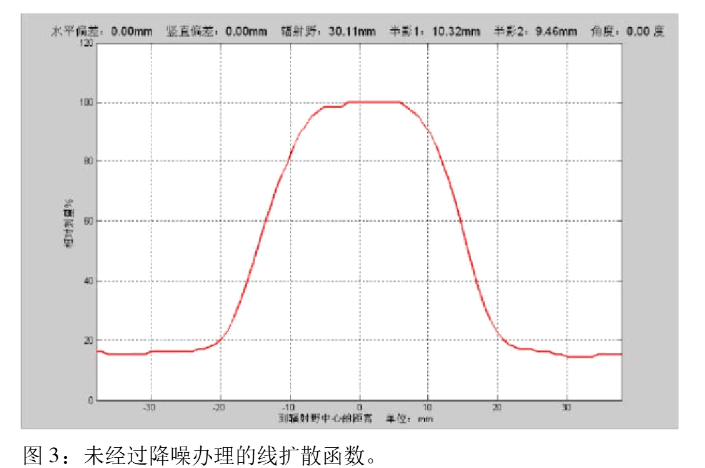

B.采纳低通滤波进行去噪办理。如 3，未经过降噪办理时，图2中影像空白处的灰度值不为零，而是灰度值最大值的18%左右，与《中华人民共和国医药行业标准IC60336》(后简称标准)不符，所以，能够经过选用空白处的多个像素取均匀，作为图像的本底扣除，就获得图4(表示图)。依据《标准》上线扩散函数15%峰值的宽度，即P/L=15%，获得S值，而后除以放大倍率K即可获得焦点的实质尺寸。

三、注意事项:

1.在搁置狭缝时，狭缝搁置的地点要处在中心，狭缝所在平面与基准面平行。

2.在照耀前后，要保证暗盒没有空隙，最好用黑色包装袋封装。

3.X射线机基准面保持水平。

4.冲刷胶片刻显影时间起码 3mins，而定影时间起码5mins。

5.胶片晾干后扫描过程中，注意不要檫到，若檫到影像地区，会对影像的灰度值有很大影响。
