工业CT空间分辨率测试卡JJF 1596-2016
工业CT空间分辨率测试卡JJF 1596-2016
产品介绍与结构
A.1. 分辨率测试卡
图像分辨力测试卡的主要性能栅条宽度最大允许误差应不超过士10%。铅当量为0.03mm，最大线对不小于 100 lp/cm。 本规范引用了GB/T
29069-2012《无损检测 工业计算机层析成像(CT)系统性能测试方法》。JJF 1596-2016A.

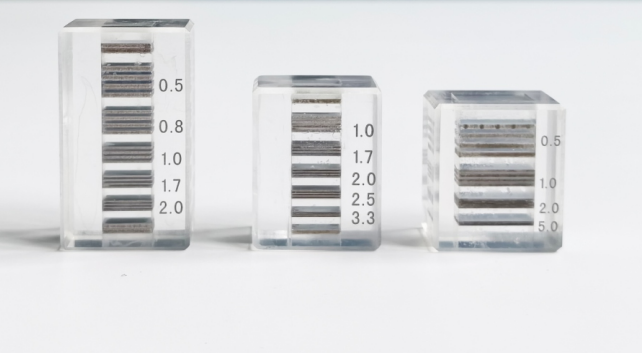

2. 线对卡 线对卡是用来测试工业 CT系统空间分辨力
的一种标准试件，它是由铝 、钢 、铜或其他由供需双方商定的材料制作的薄片构成的线对组，每个线对组由4块规格尺寸相同的薄片平行排列

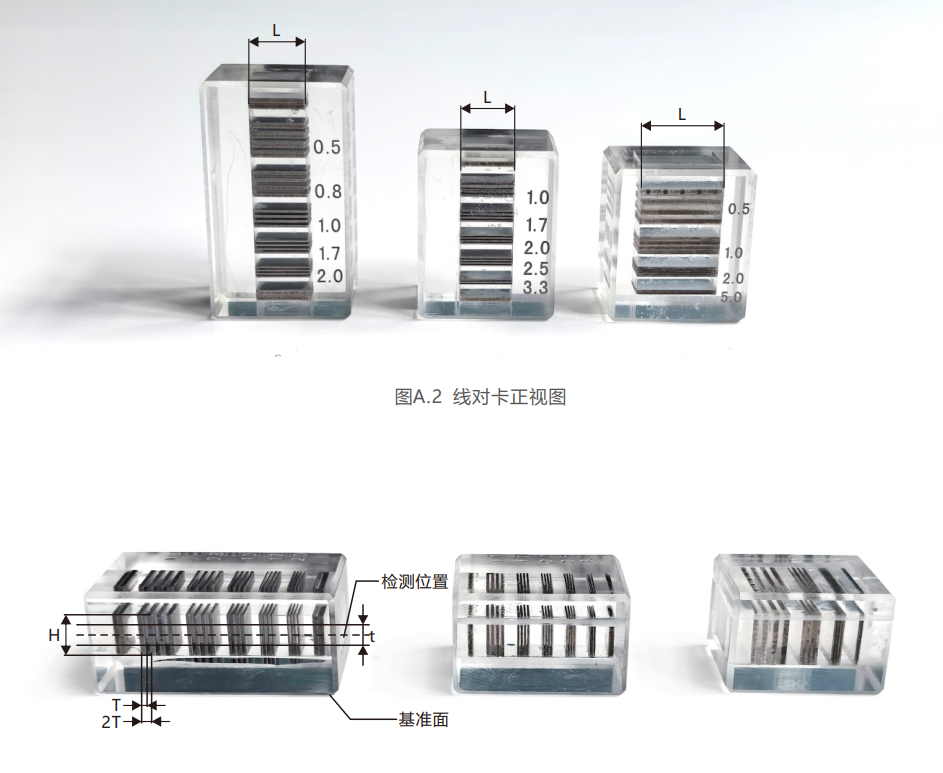

构成，其三维结构如图 A.1、正视图如图 A.2所示 。 每个线对组中的薄片厚度为 T，相邻片中心间距为 2T。T 可以根据实际情况加以选择，一
般可包括0.125mm、0.15mm、0.2mm、0.25mm、0.5mm、1.0mm。 每个线对组中的薄片长度 L 为 10mm~15 mm。适宜的长度可根据 CT
系统的射线能量确定 或由 CT系统供应商与用户之间协商确定 。 每个线对组中的薄片高度 H 至少为切片厚度 t 的3倍 。
