DSA 计量性能模体技术要求 ：

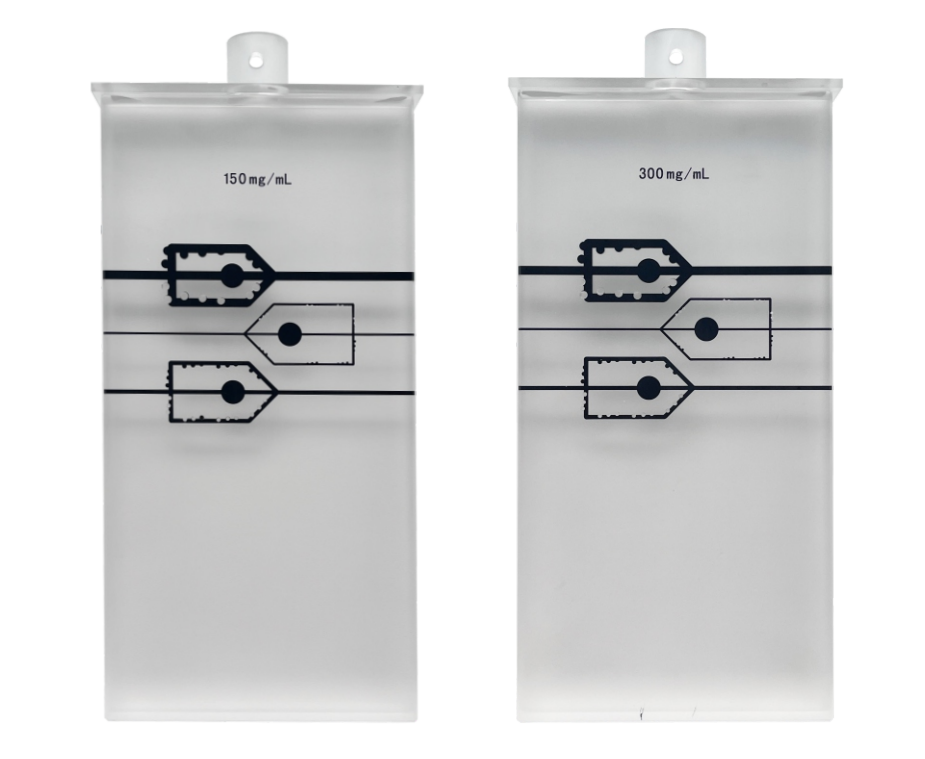

1. 模拟血管最小尺寸及伪影检测模体：

应有两组模拟不同造影剂浓度(150，300)mg/cm³的动脉血管和宽度为(1/4，1/2，3/4)的血管畸变。骨骼模拟厚度为 (0.5，1.0，1.5)cm。

2. 低对比度分辨力检测模体

应有三组不同造影剂浓度(10，5)mg/cm³，每组模拟有四种不同直径(4.0，2.0，1.0)mm 的血管

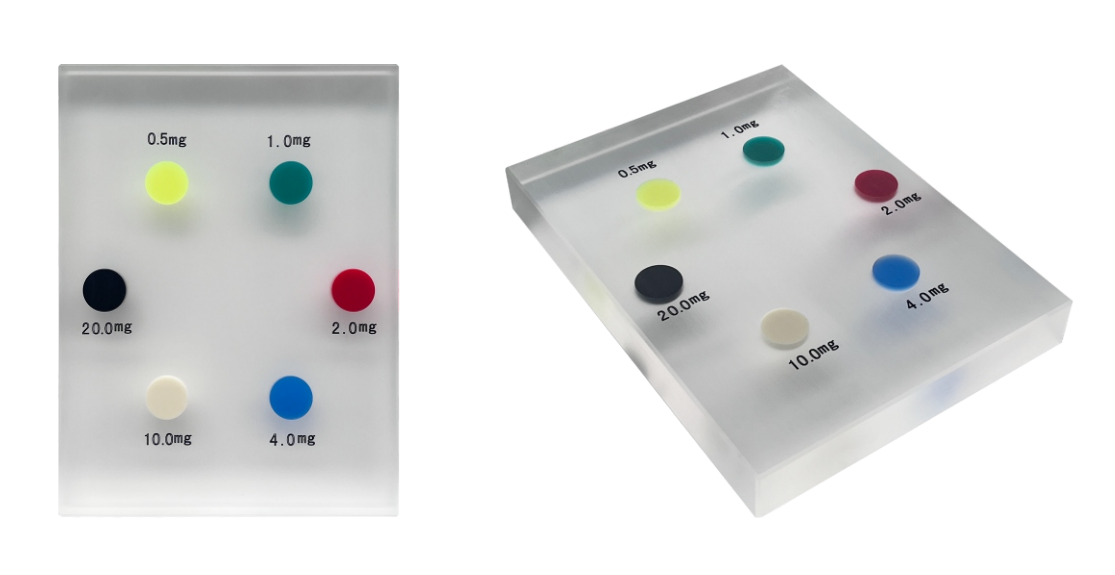

3. 对比度线性模体

对比度分别为 0.5%，1.0%，2.0%，4.0%，10.0%，20.0%。

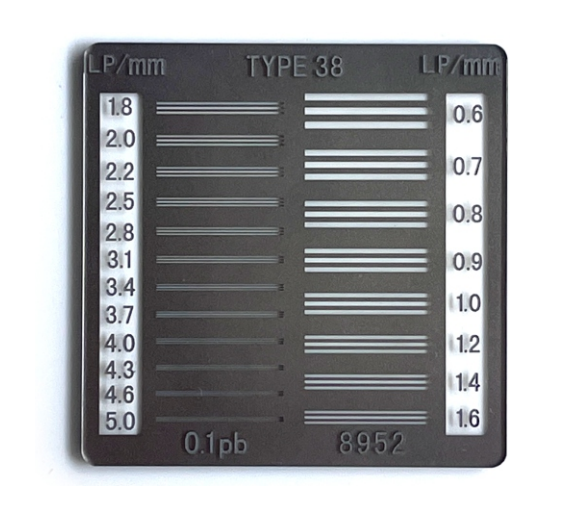

4. 分辨力测试卡

尺寸为(50×50)mm，线对为(0.6～5.0)Lp/mm，共20组线对，铅箔厚度为0.05mm,误差不超过10 .0%。

2. 计量性能要求

 1.  用自动透视模式，最大FOV(视野)和最大帧数脉冲透视或连续透视条件下，空气比释动能率不大于88 mGy/min。

2. 辐射输出的质 X射线管电压 70 kV 时，半价层(HVL)应不小于2.1 mmAl。

3. 模拟血管最小分辨尺寸 在常规减影曝光条件下，影像探测器输入面与X 线焦点距离(SID)调至最小，其模体厚度为100 mm，减影后应能看到模体中直径为 1mm的模拟血管，同时应能分辨造影剂浓度为150 mg/cm³、直径 2 mm的模拟血管上1/2宽度的畸变模拟血管。

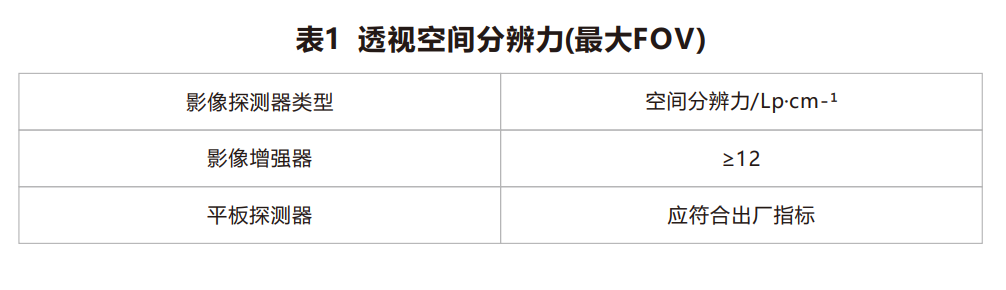

4. 空间分辨力 在透视条件下，空间分辨力应满足出厂技术指标，并不低于表1的要求。

5. 低对比度分辨力 与 3所规定的条件相同，应能均匀分辨碘浓度为 5.0mg/cm³，直径 2.0mm的模拟血管。

6. 对比度线性 模体碘浓度与平均光密度值之间的相关系数应大于0.9。

7. 减影性能影响 与 B.3所规定的条件相同，减影过程中，加载骨骼模块后应能分辨浓度为150 mg/cm³，直径 2.0mm的模拟血管。

8. X射线管电压 DSA 系统在工作范围内，其 X射线管电压的相对误差应不超过±10%。

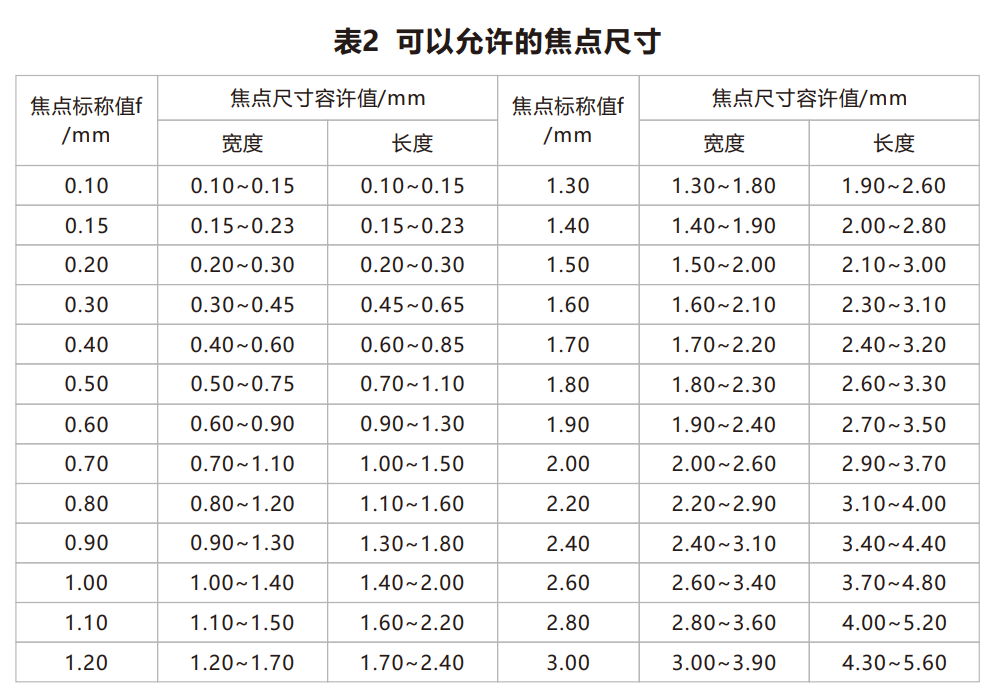

9. X射线管的焦点 新安装的 DSA辐射源，在规定的范围内，用狭缝的方法测量 X射线管的有效焦点尺寸，其值符合表2的要求。

3. 检定方法

（1）. 空气比释动能率

将诊断水平剂量仪探测器置于 X射线照射野的中心，探测器的中心轴与射线束垂直，设置SID 最小，用自动透视模式，最大 FOV 和最大帧数脉冲透视或连续透视条件下，不附加别的衰减层，用足够厚的铅板遮挡住影像探测器，自动透视3s 以上(或手动调整管电压和管电流至最大)，在下列距离处测量空气比释动能率：①对下球管，沿 X射线中心轴线的床面上方 1cm处；②对C形臂，沿 X射线中心轴线的床面上方30cm处。

（2）辐射输出的质(HVL)

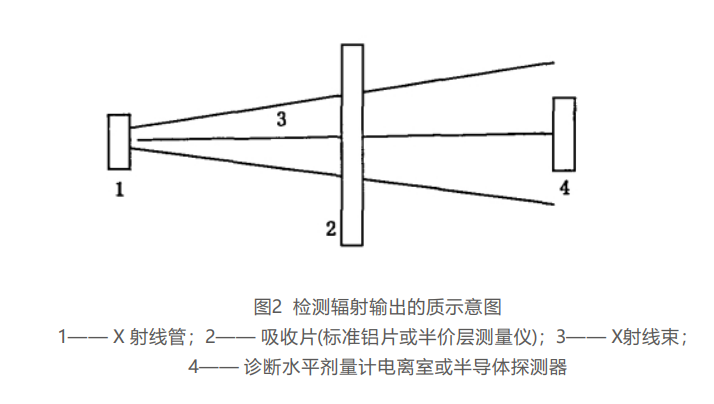

将诊断水平剂量仪的探测器置于 X 射线照射野的中心，在常规使用条件下将可调附加过滤设置为零，选择合适的照射野，电离室的中心轴与射线束垂直。将 X 射线管电压调至常规使用条件，选一合适的mAs。C.3. 模拟血管最小尺寸 将影像探测器输入面与 X线焦点距离(SID)调至约100cm，将测量模体水平置于诊断床面上，模体表面与影像探测器输入面垂直距离为30 cm，先在透视状态下进行定位观察，使模体在视野的中心，如图3所示。图3 测量模体放置示意图 X射线管焦点到剂量仪探测器距离约为 60cm，吸收片到 X 射线管焦点的距离在(30～40)cm，如图2所示。

（3）. 模拟血管最小尺寸

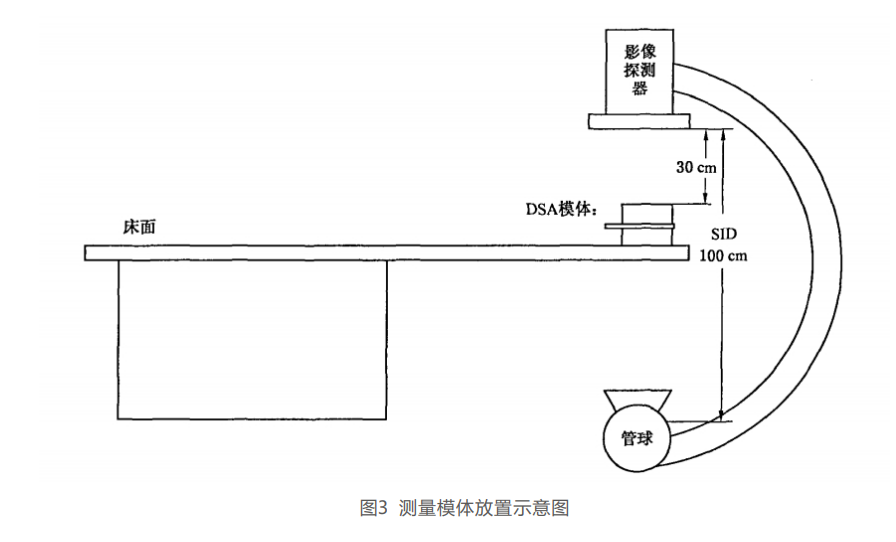

 将影像探测器输入面与 X线焦点距离(SID)调至约100cm，将测量模体水平置于诊断床面上，模体表面与影像探测器输入面垂直距离为30 cm，先在透视状态下进行定位观察，使模体在视野的中心，如图3所示。

（4） 空间分辨力

将 0.05 mm铅当量的分辨力测试卡贴在影像探测器输入面，使分辨力测试卡栅条与显示器水平方向成45°夹角，最大FOV，在透视条件下进行影像采集，直接读出可分辨的线对数。

（5） 低对比度分辨力 在常规曝光减影条件下，用低对比度分辨力插件，该插件含有长度为150mm的三组不同造影剂浓度(2.5，5，10)mg/cm³，每组有四种不同直径(0.5，1.0，2.0，4.0)mm的模拟血管，减影后应能均匀分辨浓度为 5.0mg/cm³，直径 2.0mm的模拟血管。

（6）. 对比度线性 在自动控制条件下，用对比度线性模体进行影像采集，在采集后胶片所显示不同对比度圆上，用光密计读取(在中心区域至少测三个测量点)不同碘浓度(mg/cm²)的 平均光密度值(D)，用最小二乘法计算碘浓度与平均光密度值之间的线性相关系数。

（7）. 减影性能影响 在常规曝光减影条件下，对模拟人体血管插件加上骨骼模体，减影后仍能清晰分辨浓度为150 mg/cm³，

直径2.0 mm的模拟血管。

（8）. X射线管电压 将非介入电压表的探测器置于X 射线照射野的中心，选择常用的管电压，至少重复测量三次，取其平均值，按下式计算管电压相对标准偏差：

（9）. X射线管的焦点

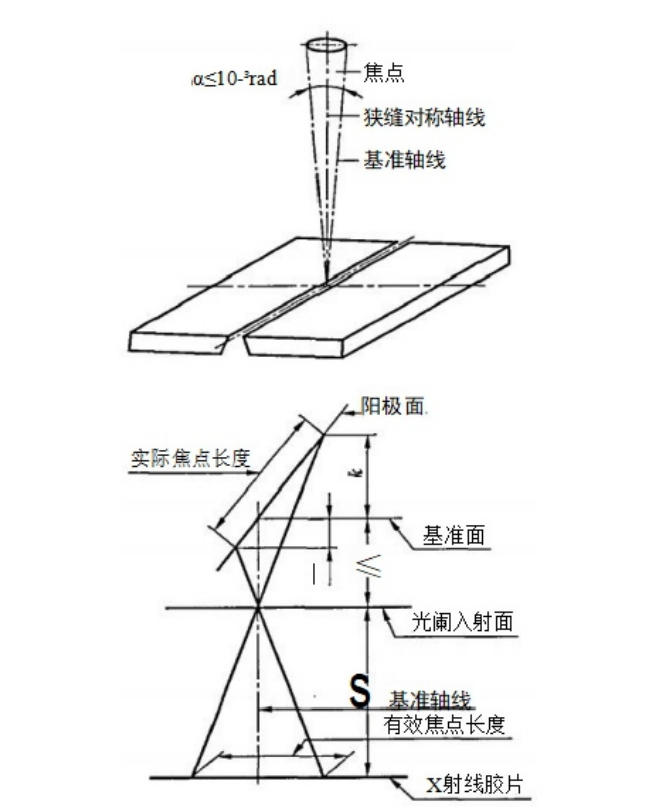

将狭缝照相机放置视野中心且与射线束垂直，并把狭缝瞄准器放到狭缝支架上进行曝光(见图4)，经过计算机数据处理后得到 X射线管的有效焦点尺寸。 如用实时焦点测量仪，在摄影模式下将自动焦点仪放置于摄影台上，并与 X射线束垂直，调整放大倍数 E ≤ 1.4(E=n / m)，其中m 为焦点到狭缝距离 (mm)，n 为 狭缝到探测器距离 (mm) 。 射野面积(10×10)cm²，选 X 射线管电压为(60～80)kV和(20～30)mAs 条件曝光，测量 X射线管的有效焦点尺寸。
